規格別、転送速度まとめ

まとめ

2020.01.162020.01.19

最近色々な規格が少しずつバージョンアップしていて、転送速度がドンドン上がっているので、最新事情を把握するため、各規格の転送速度をまとめてみました。

有線LAN
無線LAN
移動体通信
USB
Thunderbolt
HDMI
ディスプレイポート
PCIe
SATA

有線LAN

カテゴリー8：40Gbps
カテゴリー7：10Gbps
カテゴリー6A：10Gbps
カテゴリー6：1Gbps
カテゴリー5e：1Gbps
カテゴリー5：100Mbps

Access Denied

無線LAN

IEEE802.11ax(Wi-Fi 6)：9607.8 Mbps(9.6Gbps)
IEEE802.11ac(Wi-Fi 5)：6933.3Mbps(6.9Gbps)
IEEE802.11n(Wi-Fi 4)：600Mbps
IEEE802.11g：54Mbps
IEEE802.11b：11Mbps
IEEE802.11a：54Mbps

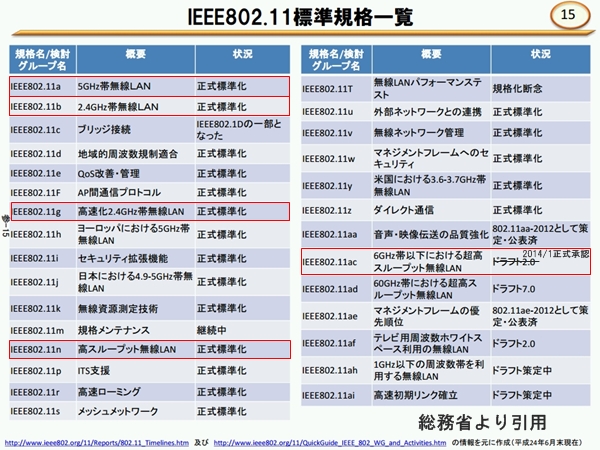

Wi-Fiで使うIEEE802.11規格の一覧表

LAN施工のプロがプロに教えるコネクター製作の仕方をお伝えします。パンドウィット、パナソニック、AMPのRJ45やローゼットが主体です。パンフレットや説明書には無い実践式のため、施工方法を取り入れるのは自己責任でお願い致します。How to...

移動体通信

5G：20Gbps
4G(LTE)：1Gbps
3G(W-CDMA)：3.84Mbps
2G(GMS)：270.833kbps

https://ja.m.wikipedia.org/wiki/%E7%A7%BB%E5%8B%95%E4%BD%93%E9%80%9A%E4%BF%A1

https://ja.m.wikipedia.org/wiki/%E7%AC%AC4%E4%B8%96%E4%BB%A3%E7%A7%BB%E5%8B%95%E9%80%9A%E4%BF%A1%E3%82%B7%E3%82%B9%E3%83%86%E3%83%A0

https://ja.m.wikipedia.org/wiki/%E7%AC%AC5%E4%B8%96%E4%BB%A3%E7%A7%BB%E5%8B%95%E9%80%9A%E4%BF%A1%E3%82%B7%E3%82%B9%E3%83%86%E3%83%A0

USB

USB 4.0：40Gbps
USB 3.2：20Gbps
USB 3.1：10Gbps
USB 3.0：5Gbps
USB 2.0：480Mbps
USB 1.1：12Mbps
USB 1.0：12Mbps

https://ja.m.wikipedia.org/wiki/%E3%83%A6%E3%83%8B%E3%83%90%E3%83%BC%E3%82%B5%E3%83%AB%E3%83%BB%E3%82%B7%E3%83%AA%E3%82%A2%E3%83%AB%E3%83%BB%E3%83%90%E3%82%B9

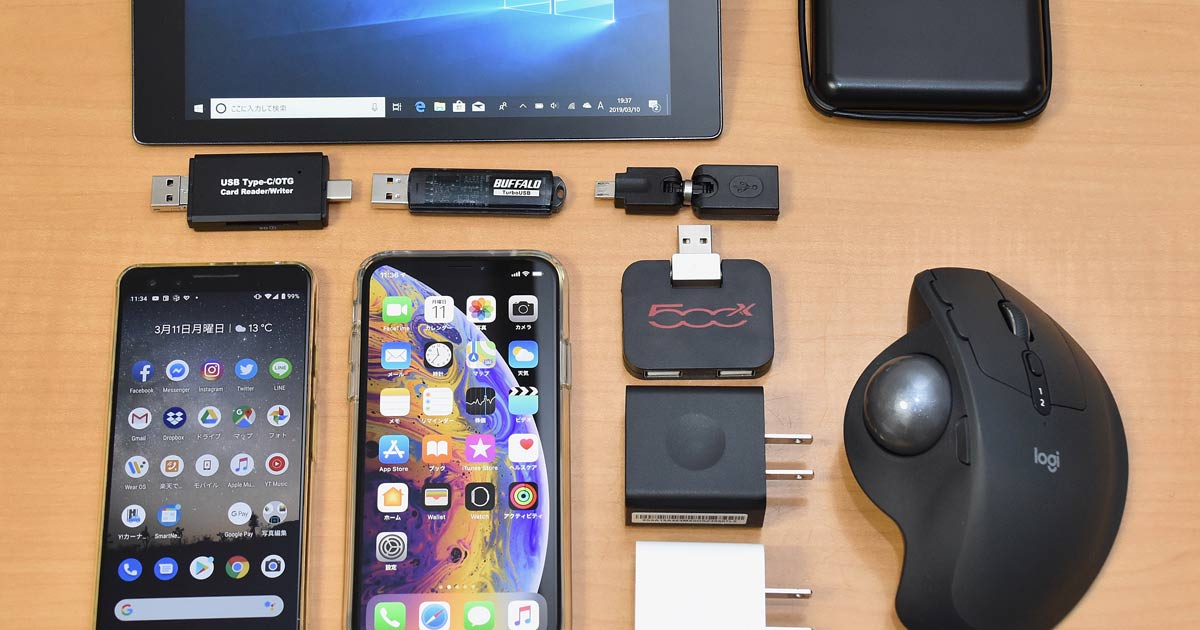

「USB4」でカオス状態が解消される!?「USB」の気になるアレコレを徹底解説！ - 価格.comマガジン

次世代USB規格「USB4」が発表されましたが、「USB」ってなんだか最近わかりにくくありませんか？ USBの基礎を整理してみました。

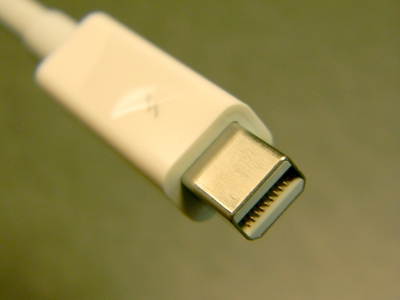

Thunderbolt

Thunderbolt 3：40Gbps
Thunderbolt 2：20Gbps
Thunderbolt：10Gbps

https://ja.wikipedia.org/wiki/Thunderbolt

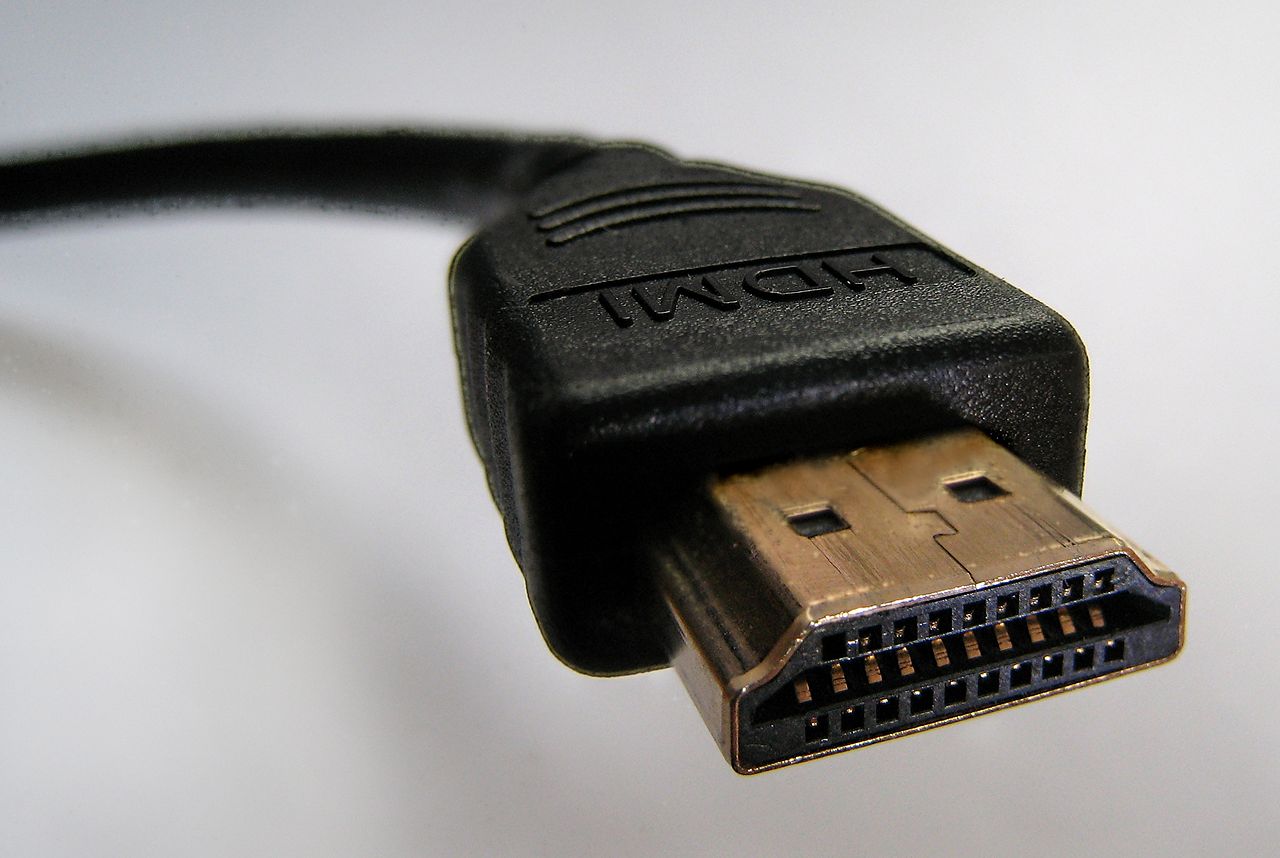

HDMI

HDMI 2.1：48 Gbps
HDMI 2.0：18Gbps
HDMI 1.3/1.4：10.2Gbps
HDMI 1.2以前：4.95Gbps

https://ja.m.wikipedia.org/wiki/HDMI

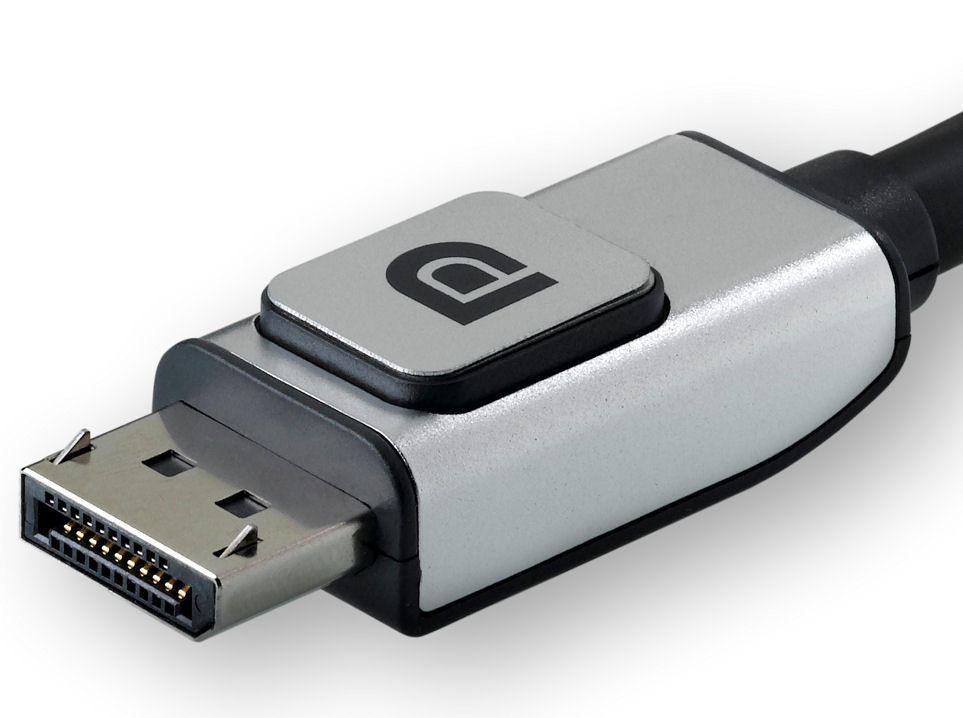

ディスプレイポート

DisplayPort Version 1.3/1.4：25.92Gbps
DisplayPort Version 1.2：17.28Gbps
DisplayPort Version 1.0：8.64Gbps

https://ja.m.wikipedia.org/wiki/DisplayPort

PCIe

PCI Express 5 (x64) ＜双方向：4032.8Gbps＞＜一方向：2016.8Gbps＞
PCI Express 4 (x64) ＜双方向：2016.8Gbps＞＜一方向：1008Gbps＞
PCI Express 3 (x32) ＜双方向：504.16Gbps＞＜一方向：252.08Gbps＞
PCI Express 2 (x32) ＜双方向：256Gbps＞＜一方向：128Gbps＞
PCI Express 1.1 (x32) ＜双方向：128Gbps＞＜一方向：64Gbps＞
